返回上汽 MAXUS 下一代数字座舱 HMI 设计

SAIC MAXUS next-generation digital cockpit HMI

2018.06—12

DESIGN LEADMULTI-SCREENHMI SYSTEM

上汽 MAXUS 下一代数字座舱 HMI 设计

01OVERVIEW

为一套跨越前后排、多种屏幕形态的座舱系统，建立统一且具有品牌辨识度的数字体验。

项目以六个月完成从研究到高保真原型的全流程设计。通过 C2B 用户直联平台理解真实场景，以多屏信息架构连接仪表、中控、副驾、触控空调与后排娱乐，并最终沉淀交互原则、视觉语言、动效与组件库。

角色: HMI UX/UI 设计负责人
时间: 2018.06—12
范围: RESEARCH · UX · UI · PROTOTYPE
平台: SAIC MAXUS · ANDROID

02PROJECT FRAME

从技术能力、品牌战略和用户需求出发，为复杂硬件配置定义清晰的设计目标。

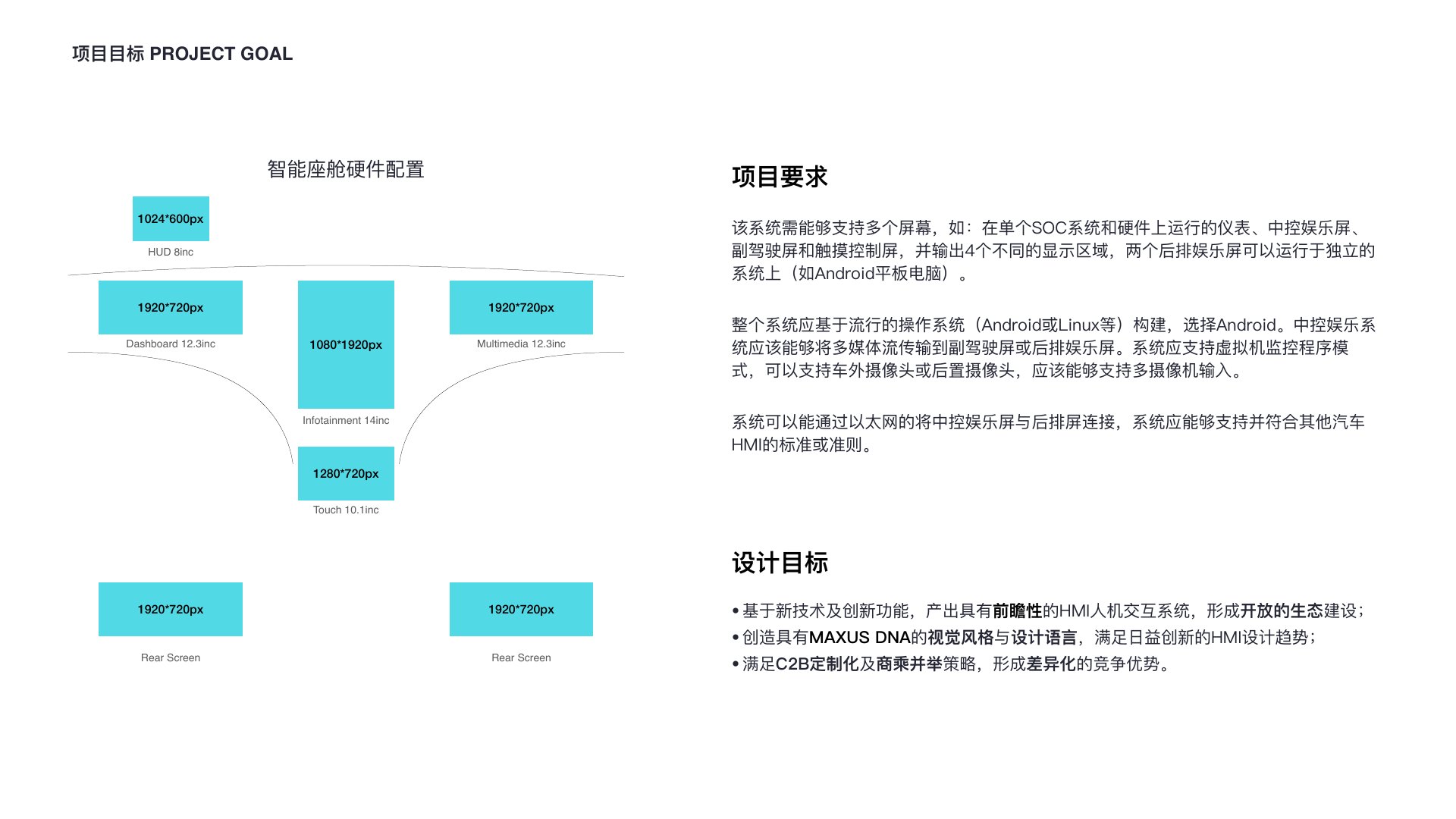

SAIC MAXUS cockpit hardware and project goals — MULTI-DISPLAY ECOSYSTEM
系统需要在同一硬件架构上支持仪表、中控、HUD、副驾与触控屏，并连接独立后排娱乐屏。设计目标包括前瞻体验、MAXUS 品牌语言，以及对 C2B 定制化和商乘并举策略的支持。

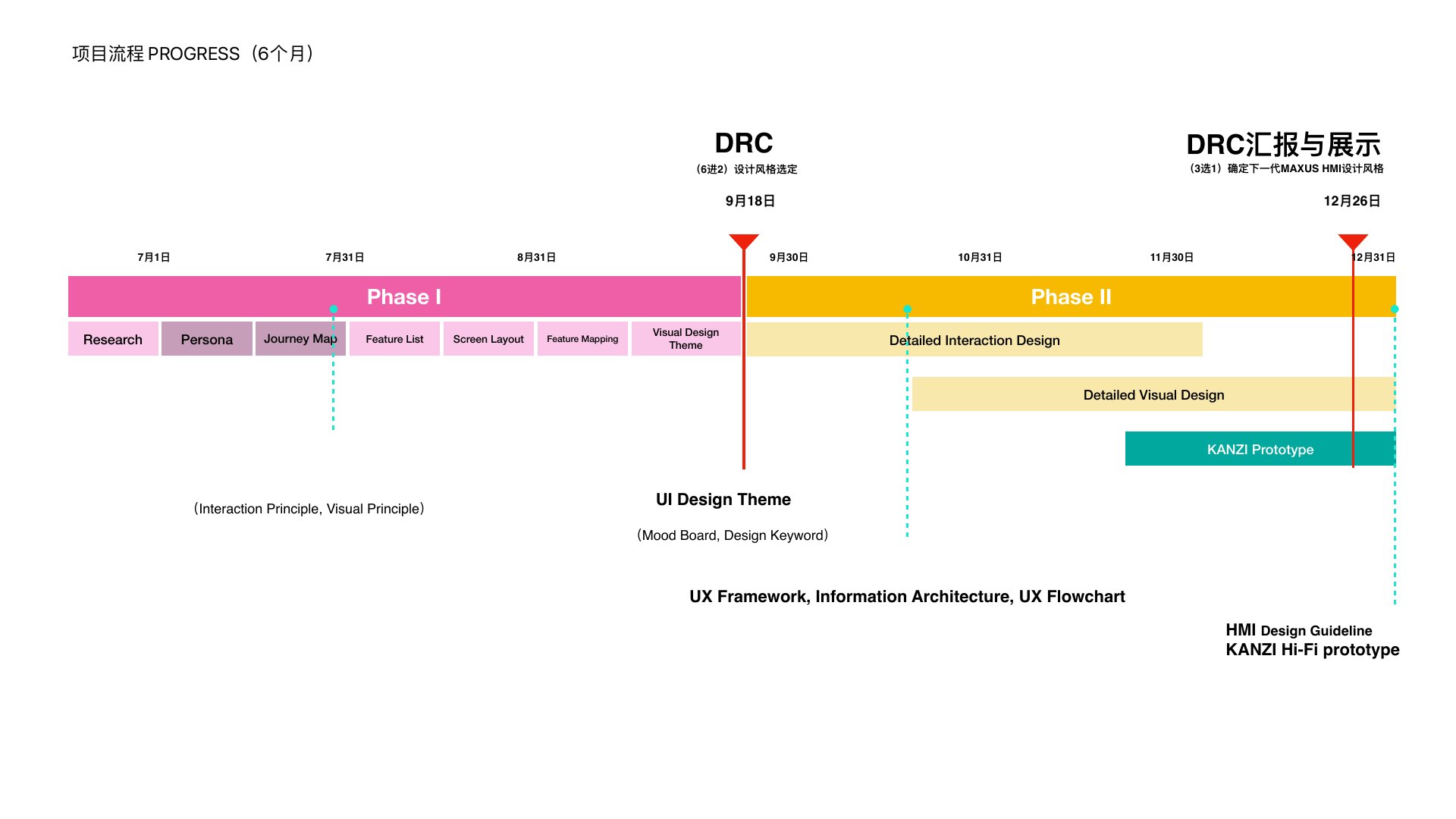

Six-month SAIC MAXUS HMI design process — 6-MONTH PROCESS
研究、人物画像、体验地图、功能清单、屏幕布局和映射构成第一阶段；视觉方向、详细交互、KANZI 高保真原型、设计原则与规范构成第二阶段。

03USER RESEARCH

复杂品牌定位不能靠假设解决：让真实用户帮助团队判断什么最重要。

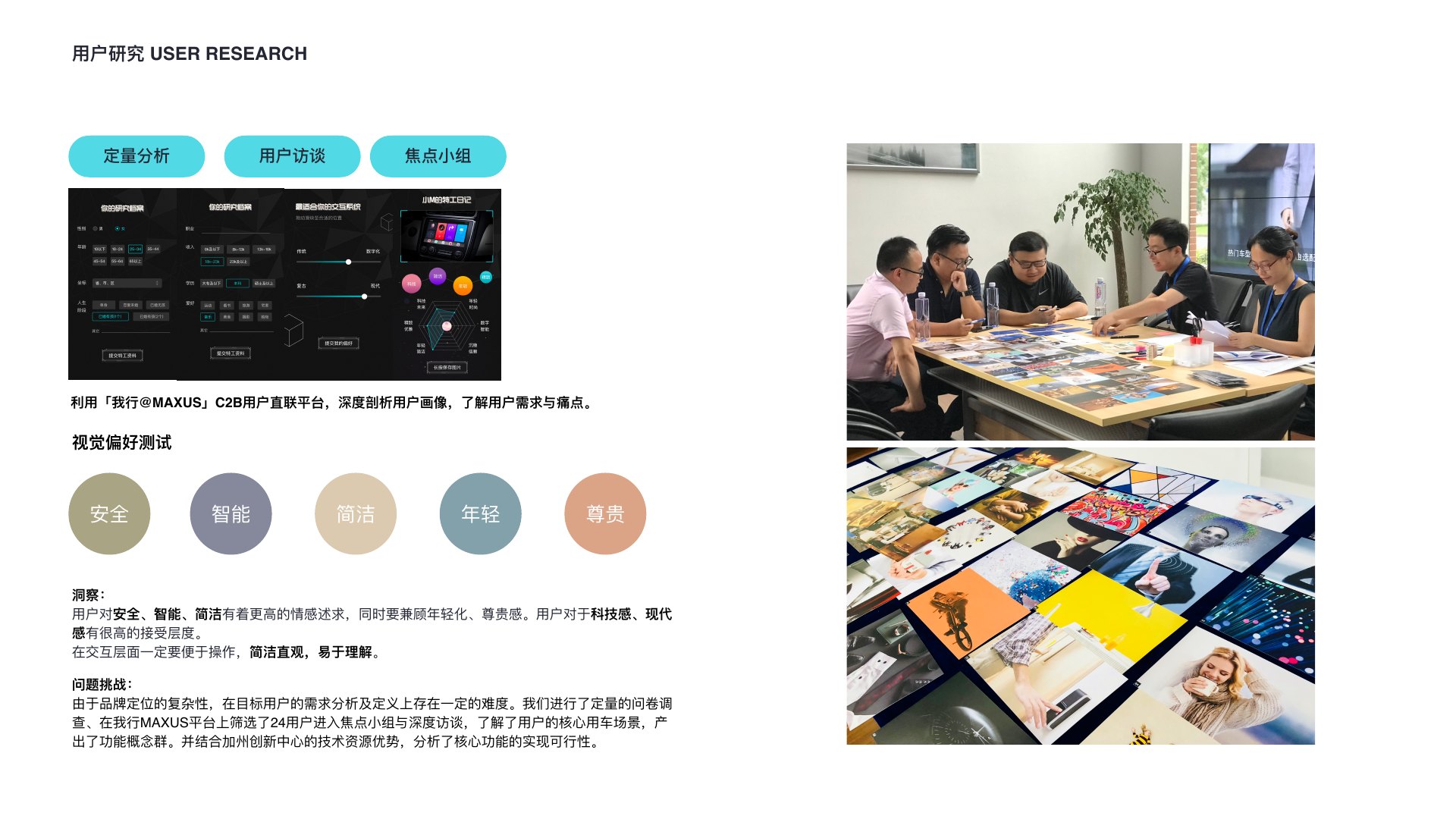

SAIC MAXUS quantitative research, interviews and focus groups — QUANTITATIVE · INTERVIEW · FOCUS GROUP
团队通过“我行 @ MAXUS”平台开展问卷，并筛选 24 位用户进入焦点小组与深度访谈。研究发现，安全、智能与简洁是核心诉求，同时需要兼顾年轻化与尊贵感；交互必须直观、易懂且便于操作。

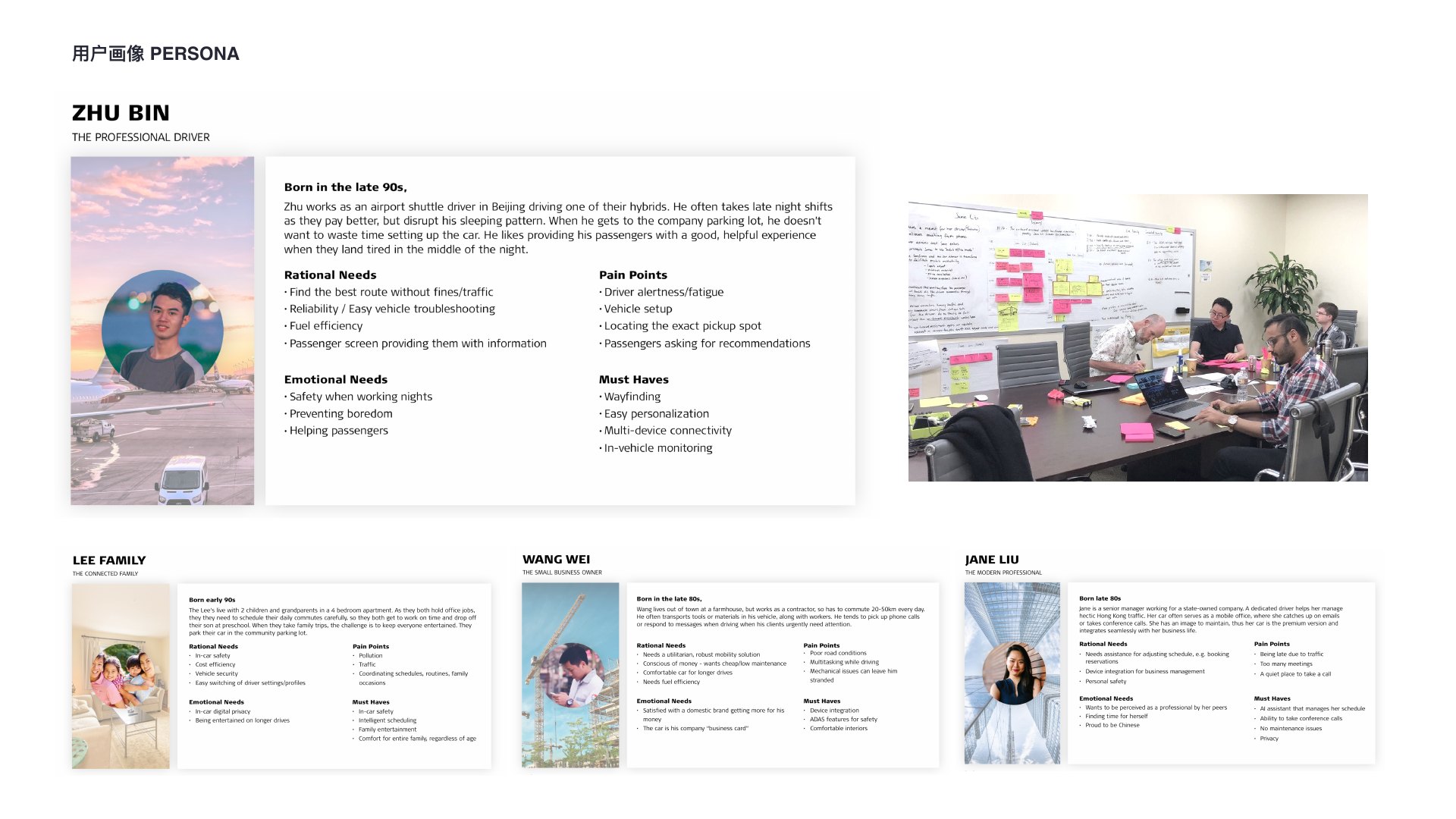

SAIC MAXUS user personas — 以多类人物画像呈现不同生活方式、用车任务与数字习惯。

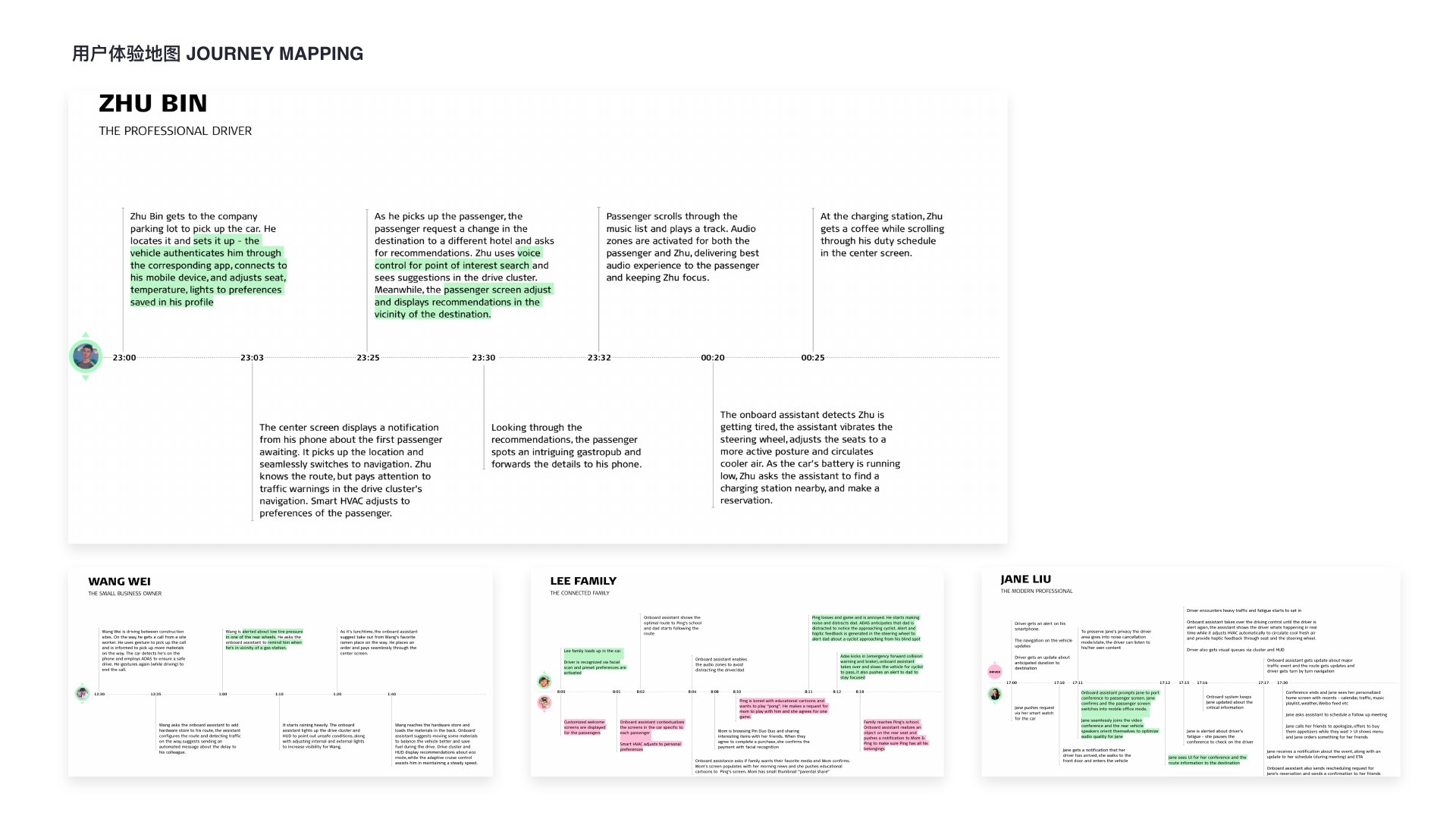

SAIC MAXUS user journey mapping — 用体验地图识别旅程中的关键时刻、痛点与创新机会。

SAIC MAXUS key experience concepts — 把洞察转化为可验证的关键体验与功能概念。

04EXPERIENCE ARCHITECTURE

先建立跨屏信息与场景的秩序，再进入单个界面的设计。

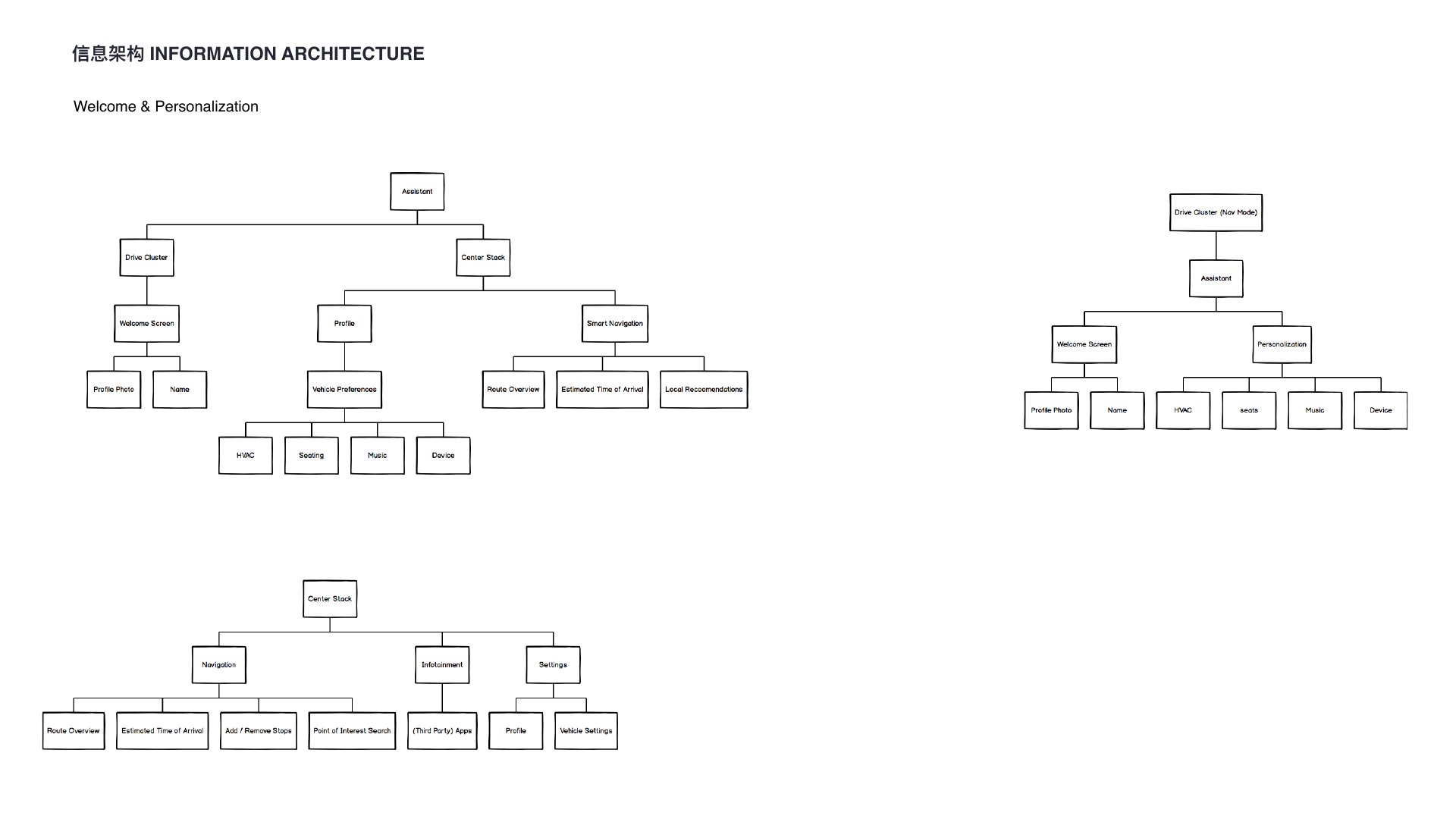

Cockpit information architecture — INFORMATION信息架构

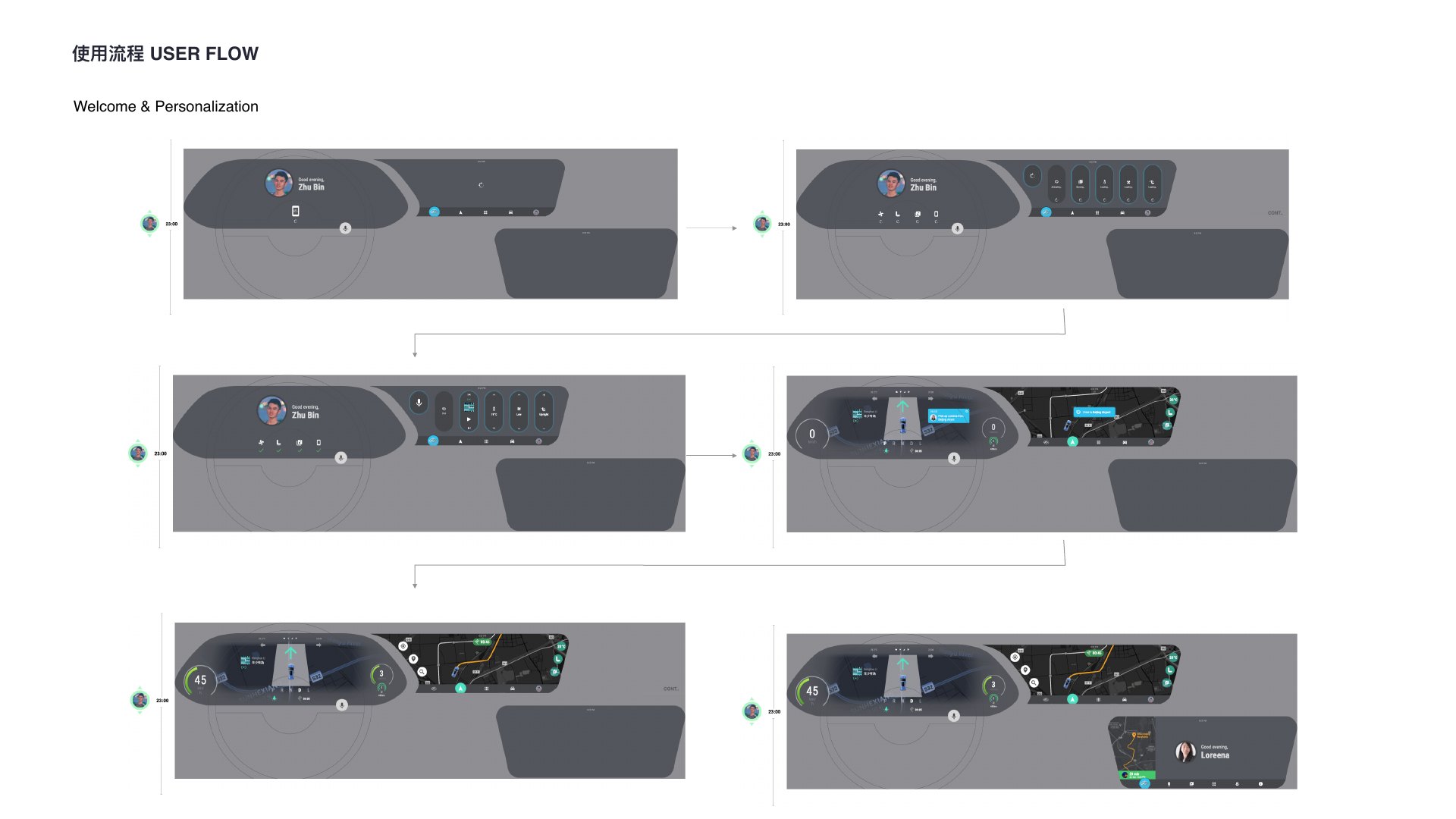

Welcome and personalization user flow — PERSONALIZATION迎宾与个性化流程

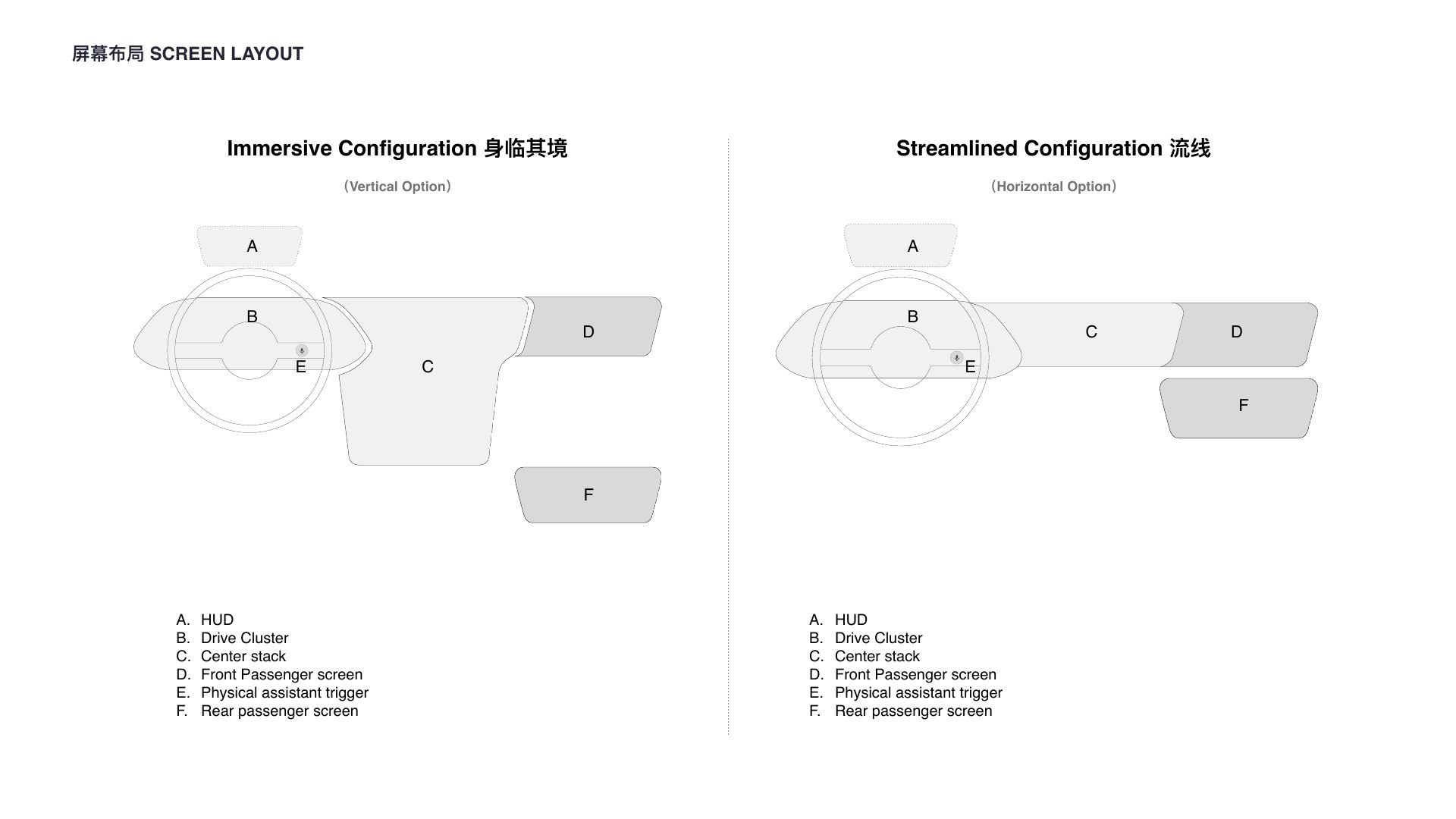

Immersive and streamlined multi-screen layouts — SCREEN LAYOUT沉浸式与流线式布局

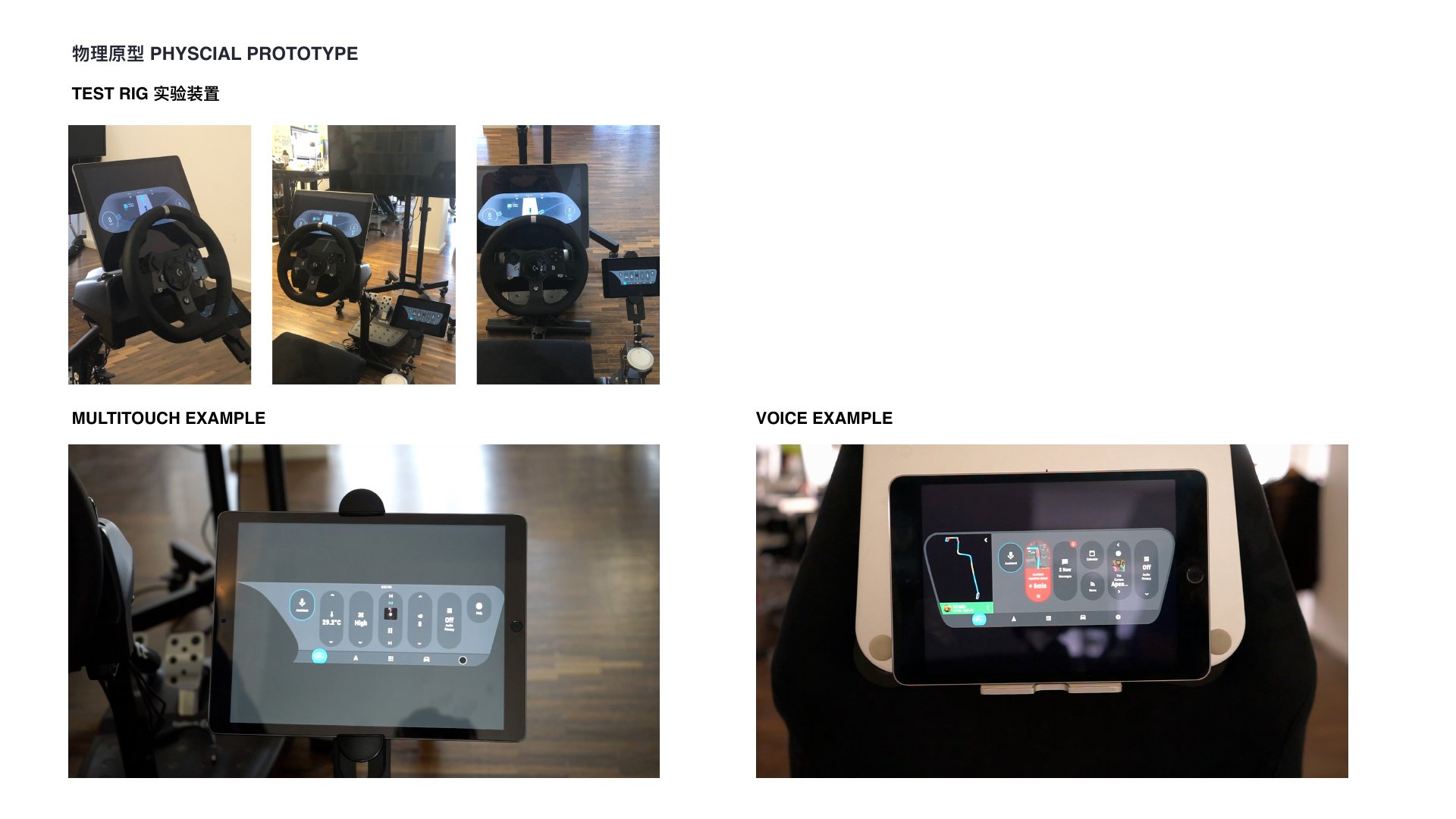

Physical cockpit test rig for multi-touch and voice interaction — PHYSICAL PROTOTYPE
通过实体实验装置验证多屏布局、多点触控和语音交互，让设计在真实距离、视角与操作条件下被检验。

05VISUAL EXPLORATION

用“量子”与“新奇”两组方向，在科技感、现代感和品牌识别之间建立选择依据。

Quantum mood board — 量子：速度、能量、轨迹与精密结构。

Novelty mood board — 新奇：雕塑感、材质、连续曲线与氛围光。

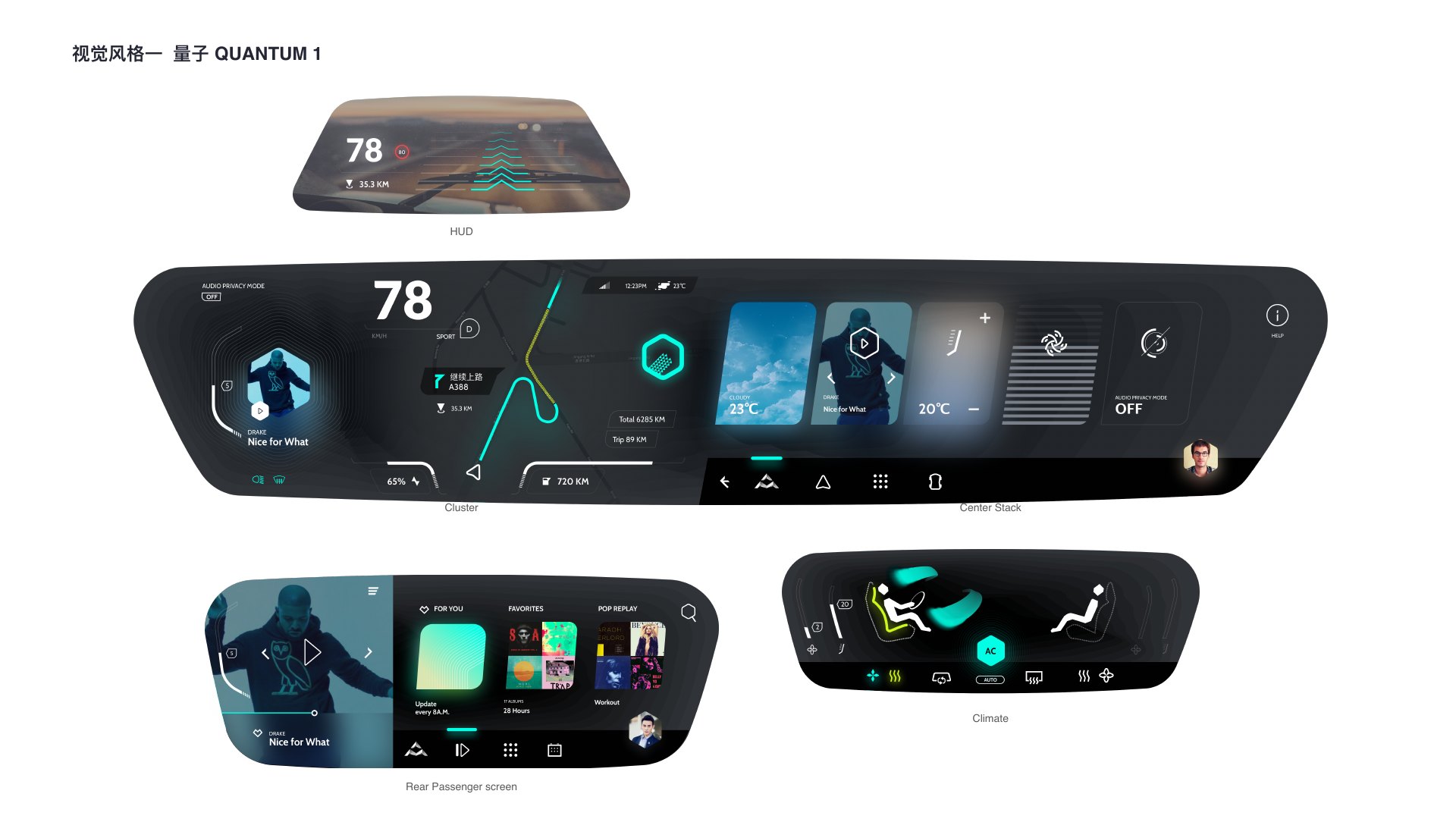

SAIC MAXUS Quantum I visual direction — VISUAL DIRECTION量子 I

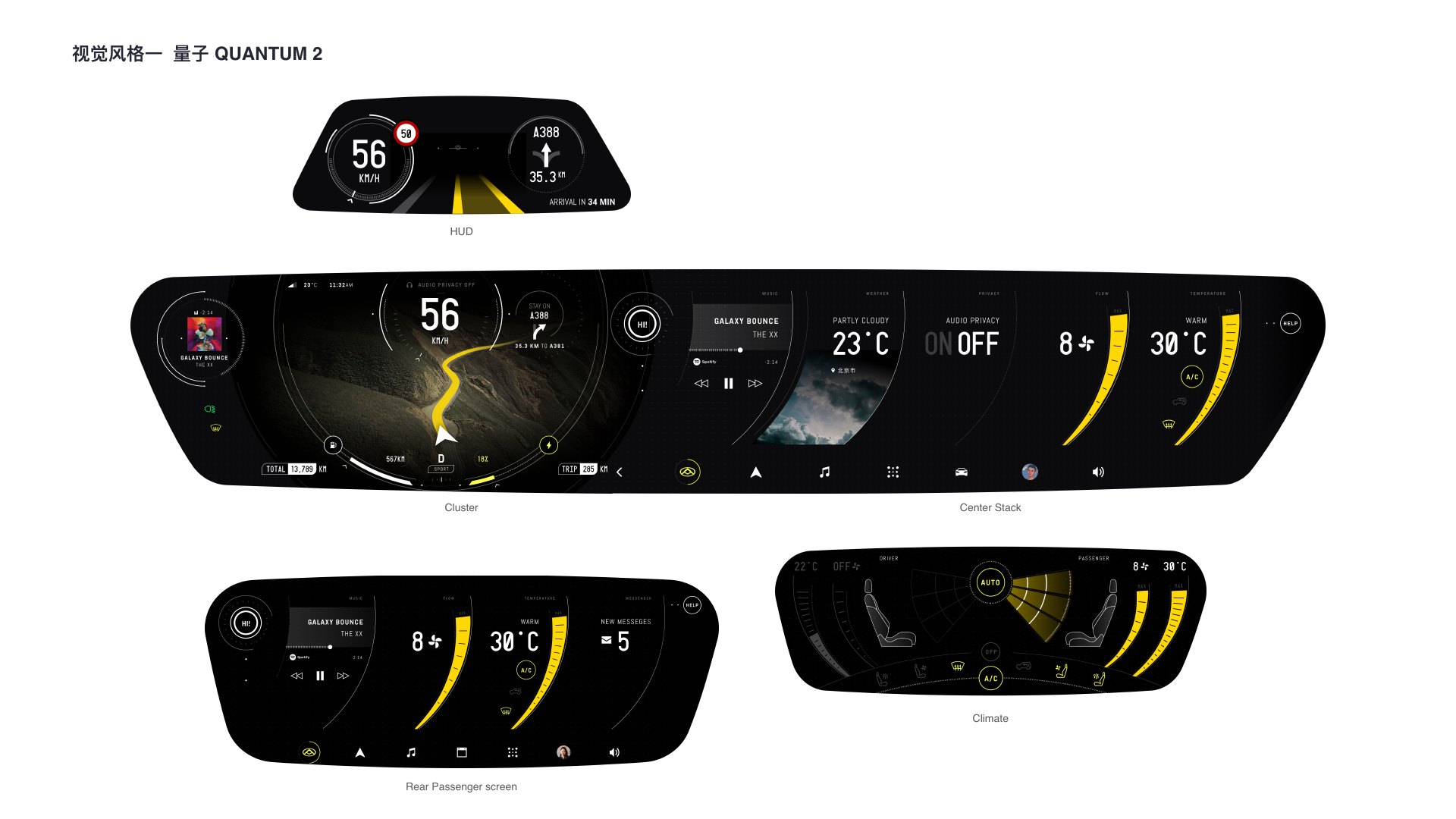

SAIC MAXUS Quantum II visual direction — VISUAL DIRECTION量子 II

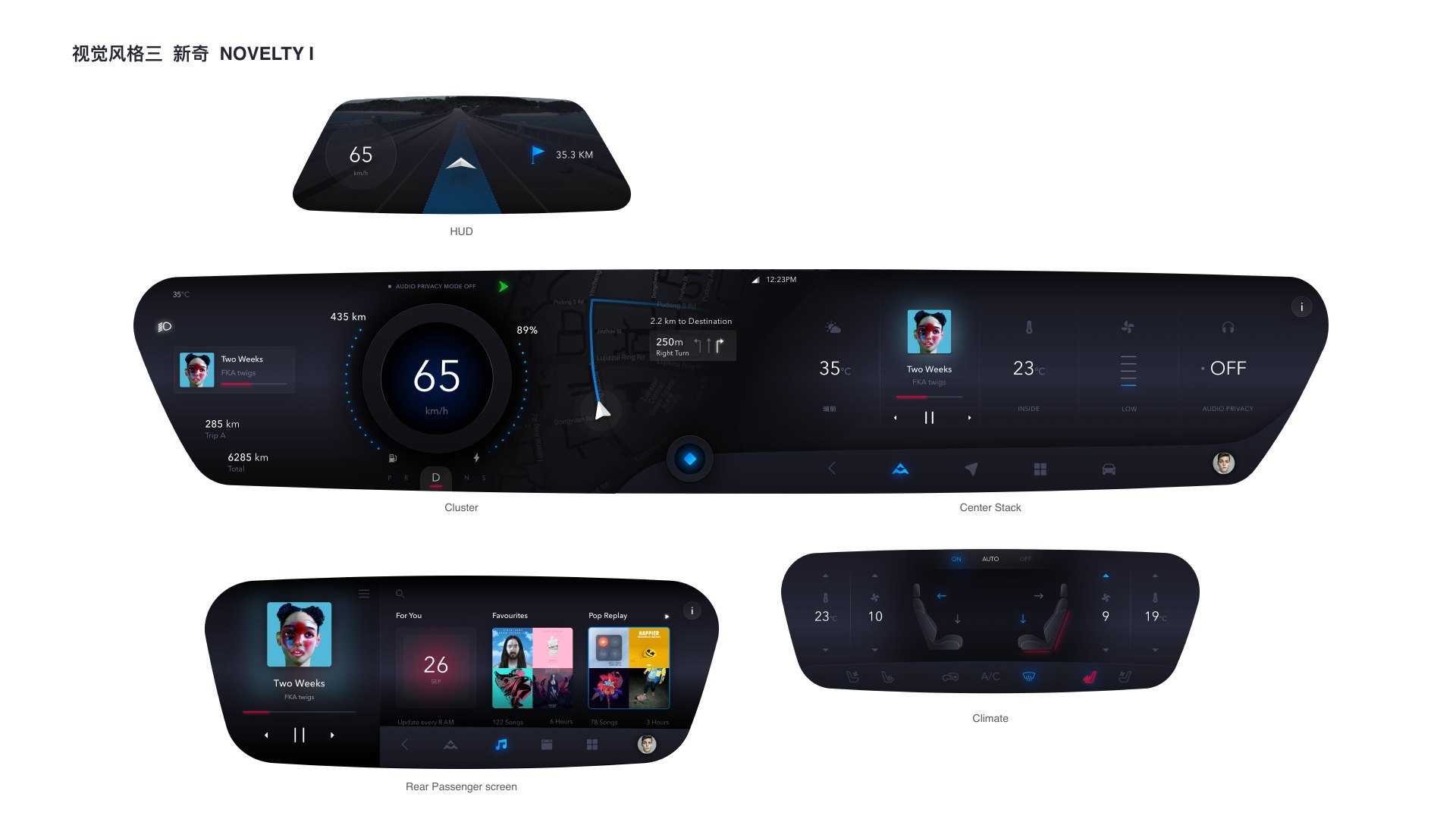

SAIC MAXUS Novelty I visual direction — VISUAL DIRECTION新奇 I

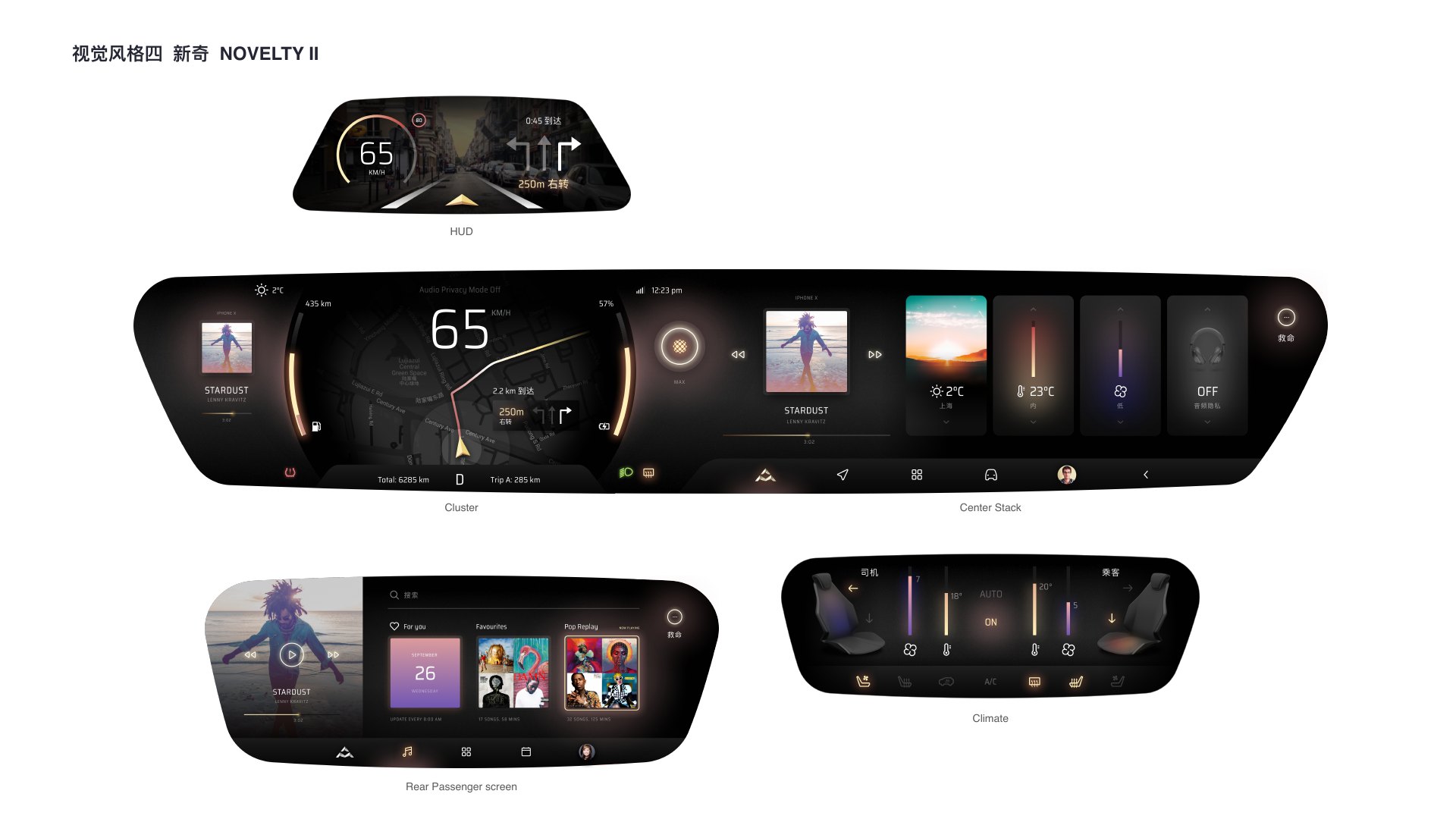

SAIC MAXUS Novelty II visual direction — VISUAL DIRECTION新奇 II

06DETAILED DESIGN

选定“量子”方向后，用圆形网格和黄金比例统一结构，并将视觉语言落实到真实任务。

Final Quantum cockpit home experience — QUANTUM · FINAL DIRECTION
科幻元素与拟真地图结合，建立以驾驶者为中心的整体体验；结构化网格保证多屏之间既有连续性，也能保持清晰的功能分区。

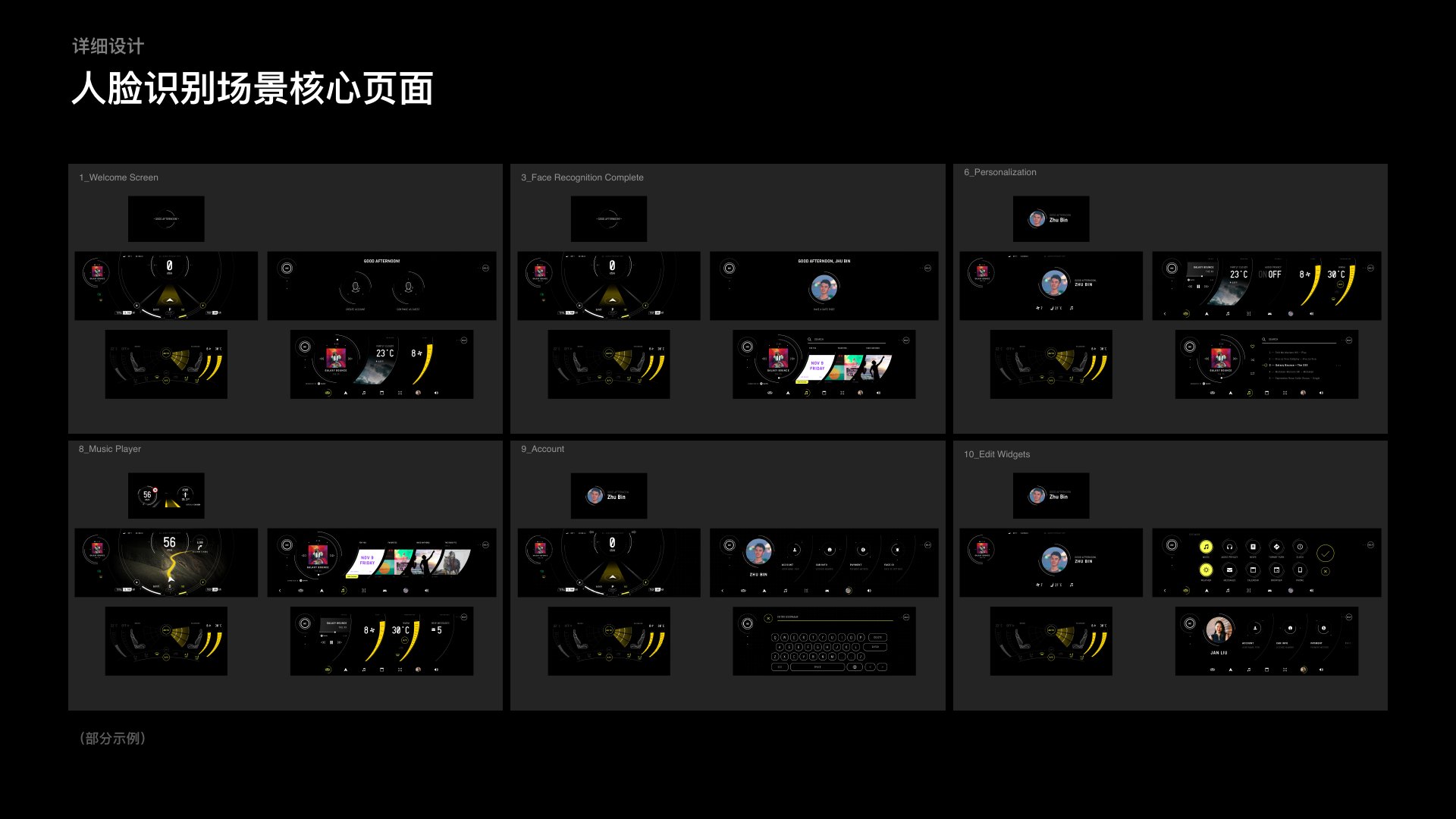

Face recognition and personalization interface designs — 人脸识别、欢迎、账号与组件编辑构成连续的个性化体验。

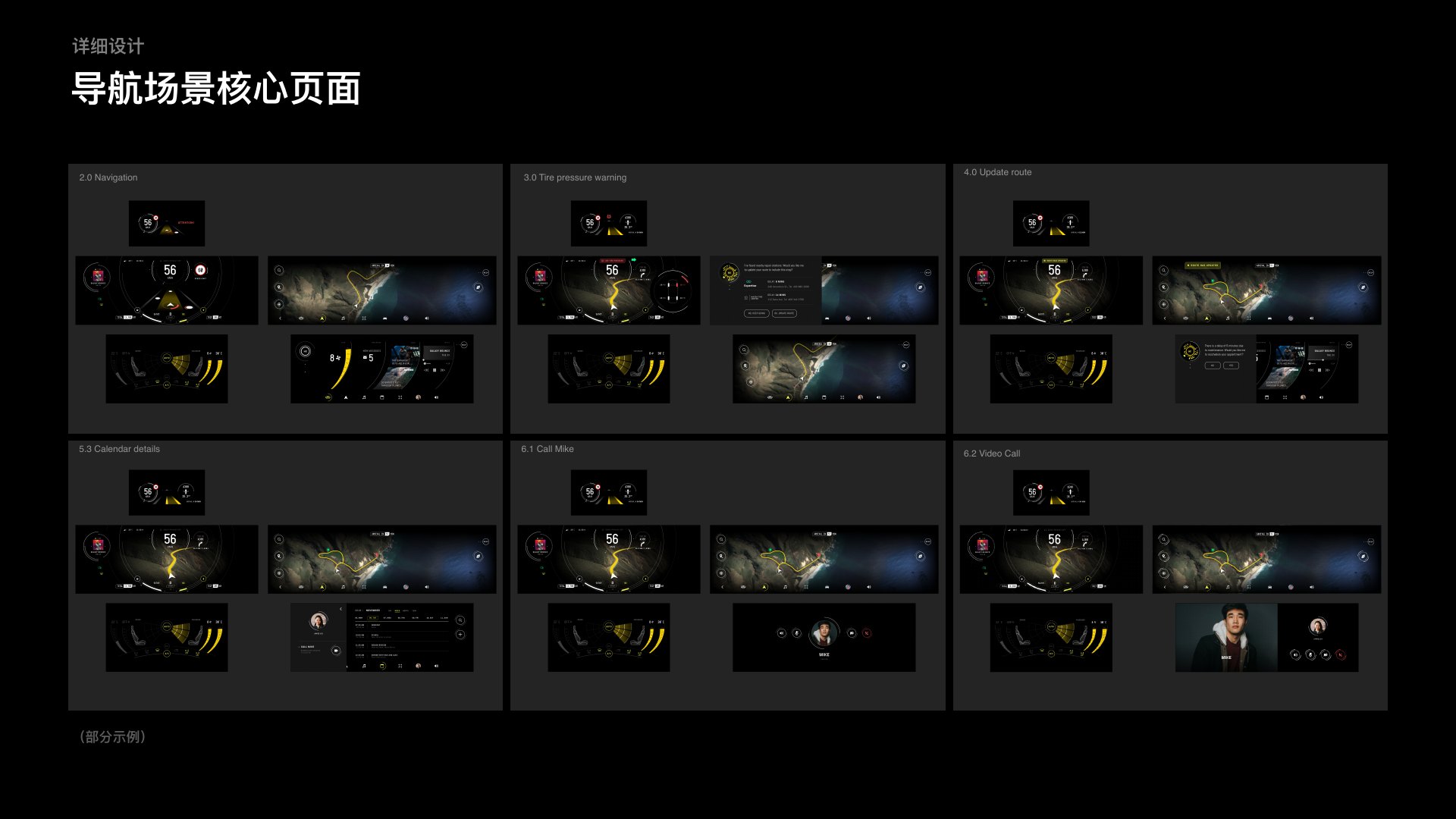

Navigation, warning, calendar and calling interface designs — 导航更新、胎压告警、日历、通话与视频通话在同一系统语言中协同。

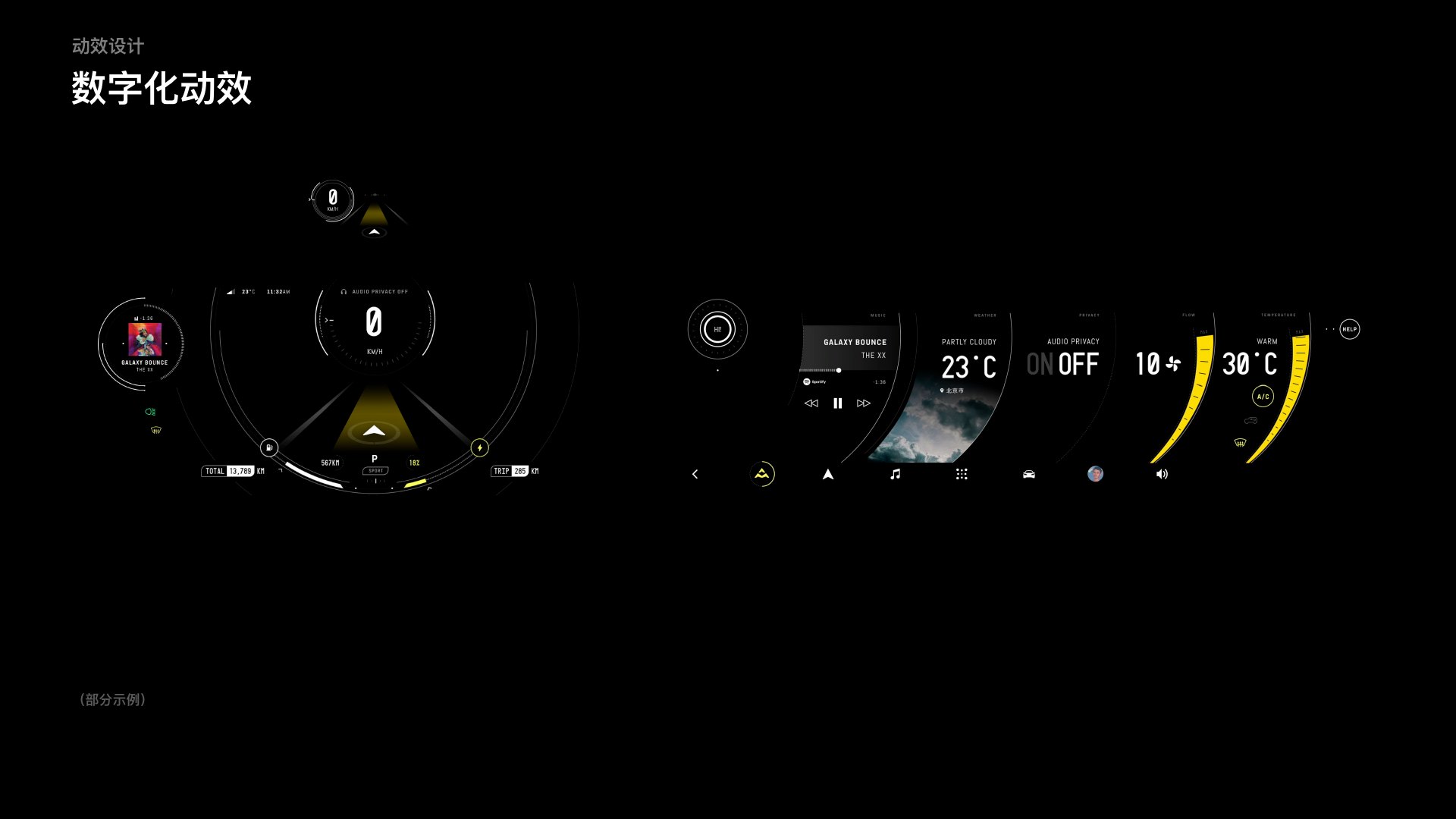

SAIC MAXUS digital motion design — 数字化动效帮助用户理解状态变化、层级关系与跨屏转场。

07DESIGN SYSTEM

把一次概念设计沉淀成可持续使用的原则、组件与视觉资产。

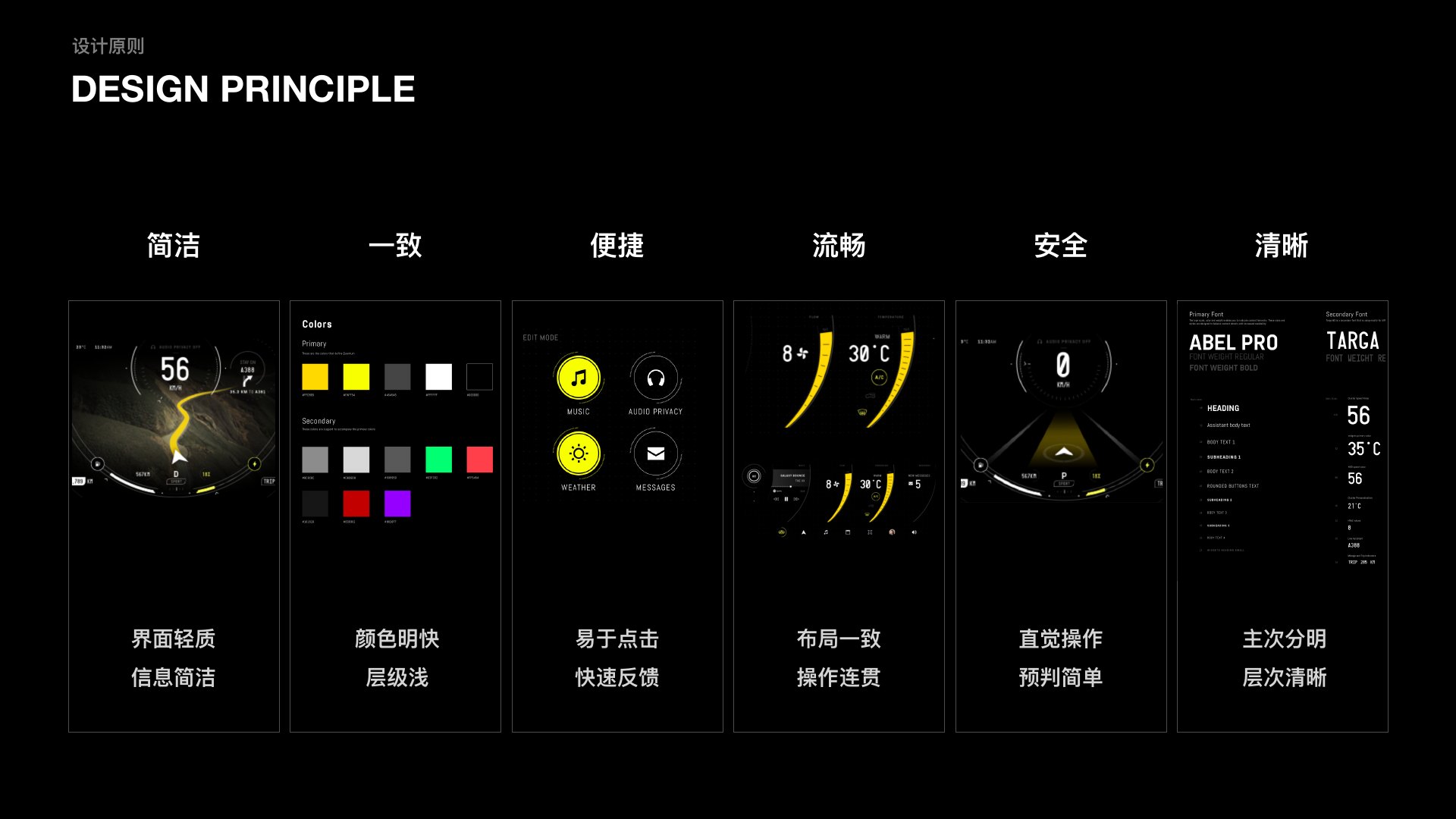

SAIC MAXUS HMI design principles — 简洁、一致、便捷、流畅、安全、清晰，形成六项可检查的设计原则。

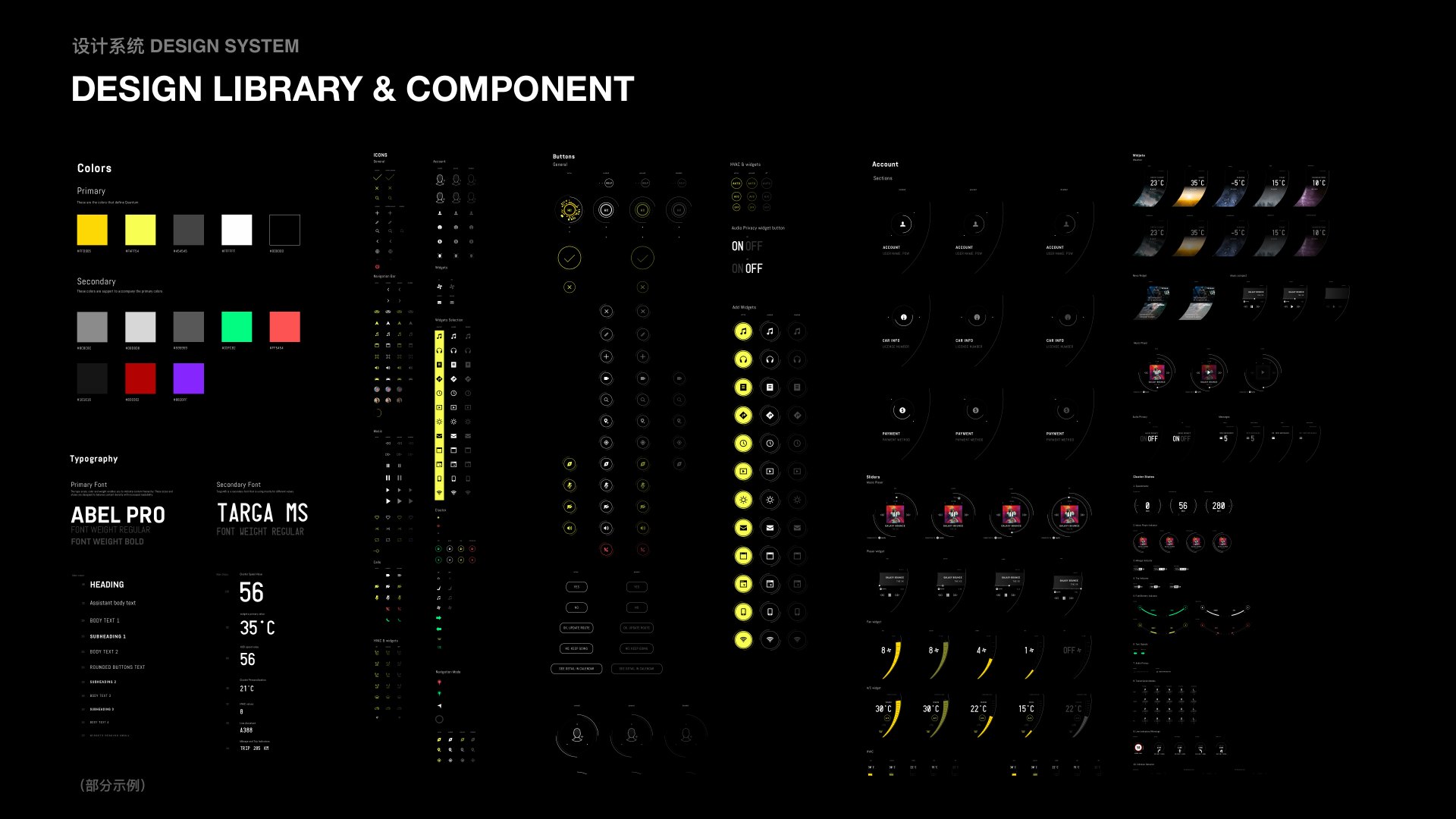

SAIC MAXUS design library and components — 颜色、字体、图标、网格、组件与动效资产共同构成设计库。

ROLE & VALUE

把用户洞察、硬件架构和品牌 DNA，整合成一套可以被演示、验证与量产推进的多屏 HMI。

作为 HMI UX/UI 设计负责人，我负责推进从研究、体验策略、信息架构、关键流程到视觉方向、交互细化和高保真原型的完整设计过程，并协同相关团队完成多轮设计评审。页面依据可公开材料整理，个人信息和未公开工程细节未纳入展示。

OUTCOME

从一组屏幕，走向一个完整、连贯且具有 MAXUS DNA 的数字座舱。

研究、架构、原型、视觉和设计系统共同构成下一代座舱体验基线。
